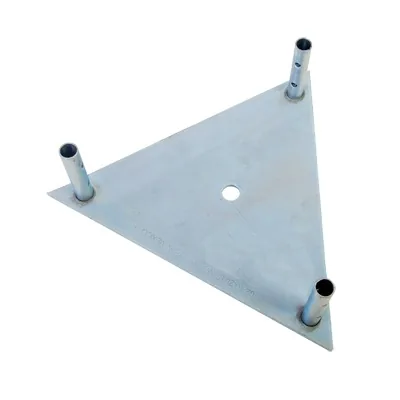

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Name: Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
Brand: SYSCOM TOWERS
SKU: 29104
Price: 779.00 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	SBA-30G
SKU Mercax	29104
Marca	SYSCOM TOWERS
Categoría	Redes e IT › Torres y Mástiles › Accesorios para Torres Arriostradas
Peso	2.92 kg
Clave de producto SAT	43222903

Los datos técnicos completos están en la descripción.

Descripción

Características Principales

Placa base de acero 1/4'
Niple de acero 3/4'
Galvanizado por inmersión en caliente
Certificación ISO 9000
Diseñada para instalación en base de concreto
Requiere asesoría técnica para instalaciones en techo

Especificaciones Técnicas

Material: Acero galvanizado
Placa base: 1/4' espesor
Niple: 3/4' diámetro

Tratamiento:

Aplicaciones

Instalación en bases de concreto diseñadas para la carga de la torre
Aplicable para torres TZ30
Requiere anclas de piso o muro según aplicación
Sustituye brida a 3/4 de altura en torres con estabilizador

Notas Técnicas

Para instalación a nivel de suelo seguir diagrama de referencia
En instalaciones en techo requerir asesoría de ingeniero civil
Recomendado instalar luces de obstrucción
Las retenidas se calculan con anclas al 70% de la altura total

Dimensiones de Instalación

Altura Torre (m)	L1 (m)	L2 (m)	h1 (m)
3	2.1	-	2.5
6	4.2	-	5.4
9	6.3	-	8.1
12	8.4	-	11.0
15	10.5	-	14.0
18	12.6	-	17.0

* Tabla parcial - Alturas desde 3 hasta 18 metros

Notas Importantes

Las torres con estabilizador son recomendadas para instalaciones con grandes cargas de peso, gran carga superficial de antenas y fuertes corrientes de vientos
Las longitudes de las retenidas están calculadas para colocar las anclas a un 70% de la altura total de la torre
Las anclas de piso pueden ser sustituidas por anclas de muro (SAP01 o SAP01G) según la aplicación
La instalación debe ser realizada solo por personal experto
Se recomienda realizar estudio de resistencia del suelo para planificar cimentación adecuada
