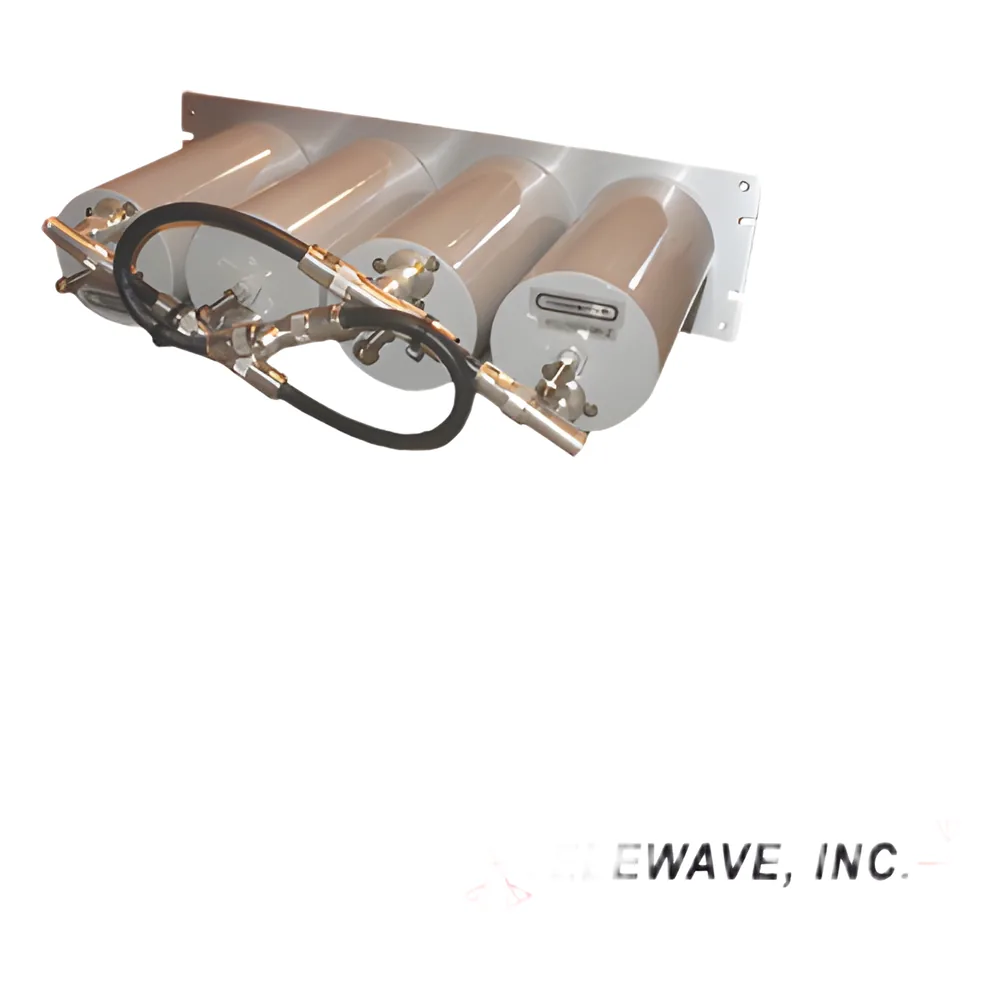

Duplexer Pasa Banda-Rechazo de Banda, 470-512 MHz, 4 Cavidades (4" Dia.) 3 MHz, 250 Watt, N Hem.
Ahorras $21,256.09 MXN · Descuento ya aplicado
Ficha técnica
| No. de parte | TPRD-4744 |
|---|---|
| SKU Mercax | 33341 |
| Marca | TELEWAVE, INC |
| Categoría | Radiocomunicación › Filtros y Sistemas en RF › Duplexers |
| Peso | 6.6 kg |
| Clave de producto SAT | 32121800 |
Los datos técnicos completos están en la descripción.
Descripción
Características Principales
- Rango de Frecuencia: 470-512 MHz
- Cavidades: 4 (4' diámetro)
- Separación TX-RX (Min.): 3 MHz
- Pérdida por Inserción: 1.0 dB
- Aislamiento TX-RX: 90 dB (@ 5 MHz)
- VSWR (máx.): 1.5:1
- Potencia: 250 W
Especificaciones Mecánicas
- Dimensiones: 133 x 483 x 267 mm
- Peso: 4.5 kg
- Conector: N Hembra
- Acabado: Pintura acrílica gris
- Montaje: 19' Panel
- Potencia Máxima de Entrada: 250 watts
- Supresión de Ruido TX en Frecuencia RX: 90 dB
- Atenuación RX en Frecuencia TX: 90 dB
- Aislamiento TX a RX (mín.): 60 dB (a 3 MHz)
- Rango de Temperatura: -30°C a +70°C
- Diseño innovador de cavidades para alta protección TX a RX
- Cables RG-214 Mil-Spec para interconexiones
- Materiales de alta durabilidad con sintonizadores plateados y contactos de cobre-berilio
- Mecanismo de bloqueo positivo para sintonización en campo
- Tecnología de varilla Invar para estabilidad térmica
Rendimiento del Duplexer
El TPRD-4744 proporciona características de paso de banda con mínima pérdida de inserción, mientras ofrece máxima protección TX a RX en entornos RF severos. La sintonización ajustable optimiza la atenuación requerida para un rendimiento RX ideal.
Con una separación TX-RX de 3 MHz o más, este duplexer puede combinar dos transmisores en una sola antena o alimentar dos receptores. Para espaciados menores a 3 MHz, se recomienda contactar a Telewave para asistencia.
Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes del envío. No se requieren ajustes adicionales.
- Todas las entradas de cavidad están conectadas a tierra eléctricamente
- Protección contra estática y ruido
- Capacidad de manejo de potencia de hasta 250 watts
- Protección contra desensibilización de RX de al menos 90 dB
- Supresión de bandas laterales TX de al menos 75 dB
Nota:
Las frecuencias exactas del transmisor y receptor deben especificarse al momento de realizar el pedido.
