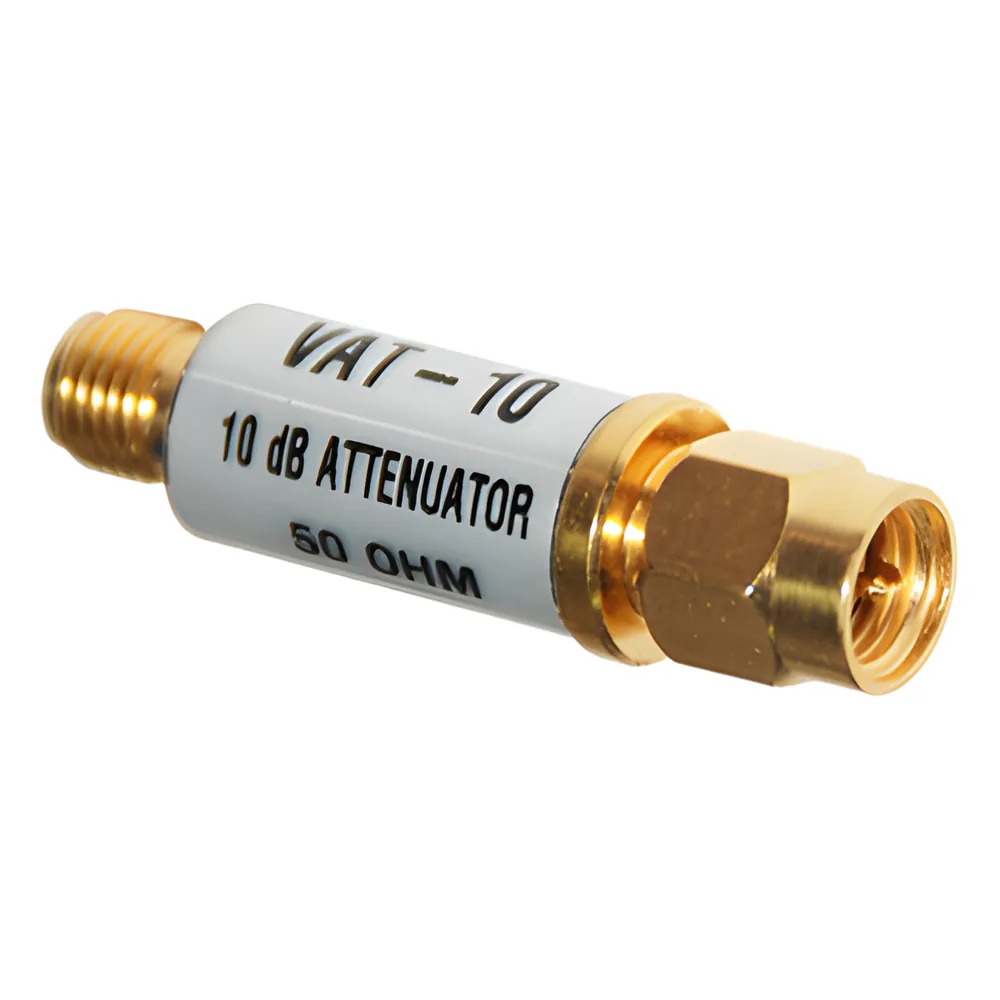

Atenuador en Línea de 10 dB, 1 W, Conectores SMA Macho-Hembra, CD-6 GHz.

Características Principales

• Atenuador de 10 dB para reducción precisa
• Capacidad hasta 1 W de potencia
• Compatible con conectores SMA macho-hembra
• Rango de frecuencia hasta 6 GHz
• Ideal para aplicaciones RF avanzadas

Especificaciones Eléctricas

• Atenuación: 10 ± 0.3 dB
• Rango de Frecuencia: DC a 6000 MHz
• Flatness: 0.10 dB (DC-3 GHz), 0.20 dB (3-5 GHz), 0.15 dB (5-6 GHz)
• VSWR: 1.05:1 (DC-3 GHz), 1.25:1 (3-5 GHz), 1.60:1 (5-6 GHz)
• Potencia Máxima: 1 W
• Impedancia: 50 Ω
• Atenuación de Temperatura: Varía máximo 0.3 dB sobre temperatura

Especificaciones Mecánicas

• Conectores: SMA Macho-Hembra
• Estilo de Carcasa: FF704
• Peso: 10.0 gramos
• Dimensiones: 1.43' (36.32 mm) de longitud
• Ancho de Flats: 0.312' (7.92 mm)
• Material: Construcción rígida de cuerpo único

Condiciones de Operación

• Temperatura de Operación: -45°C a 100°C
• Temperatura de Almacenamiento: -55°C a 100°C
• RoHS Compliant: Sí, con sufijo +

Aplicaciones

• Ajuste de nivel de señal
• Emparejamiento de impedancia
• Instrumentación RF
• Sistemas de comunicación

Datos Eléctricos Típicos

Notas Importantes

• A. Las especificaciones y condiciones no expresamente declaradas en este documento están excluidas y no forman parte de la especificación.
• B. Las especificaciones eléctricas están basadas en los criterios de prueba establecidos por Mini-Circuits.
• C. Los productos están sujetos a la garantía limitada estándar de Mini-Circuits. Visite para más información.
