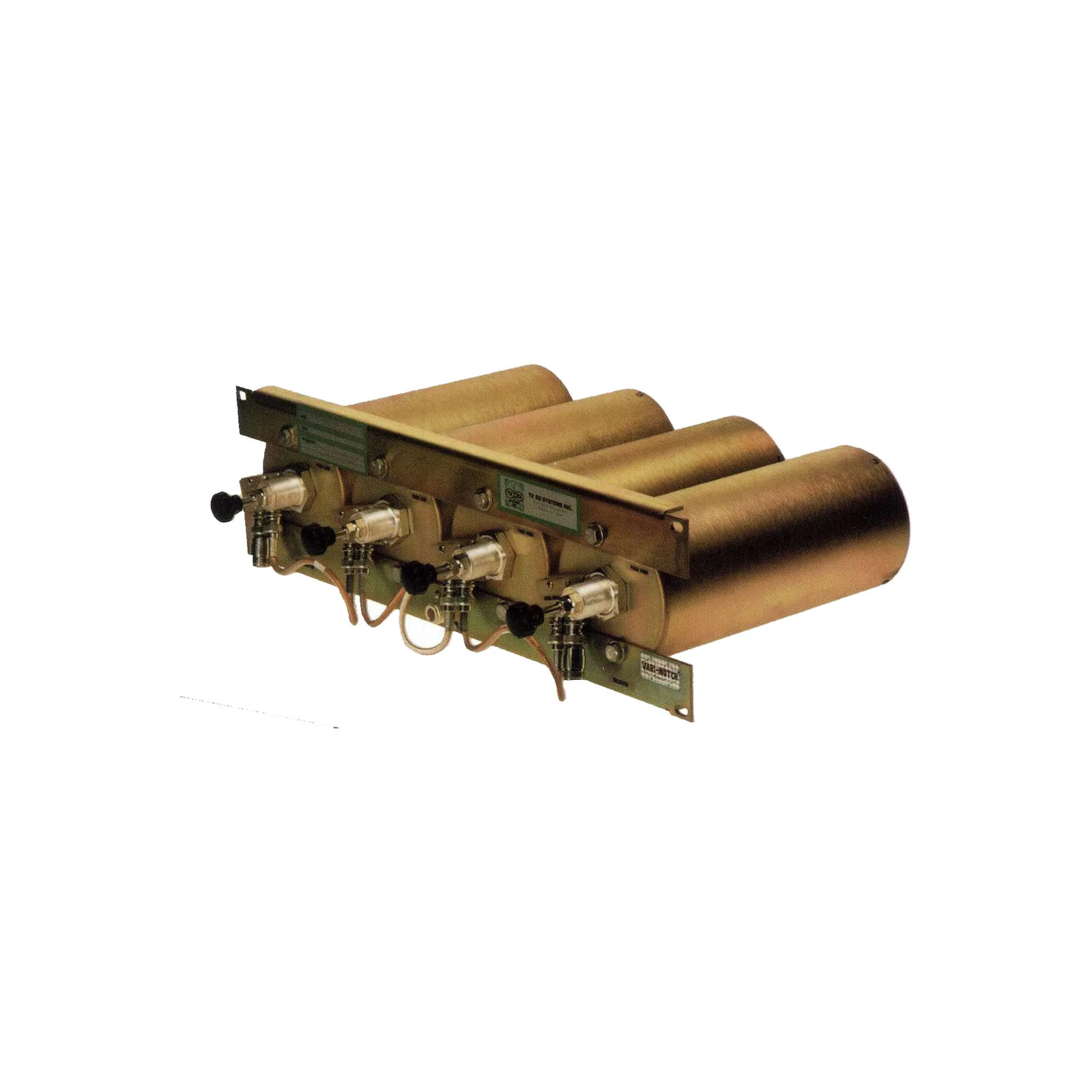

Duplexer Pasa Banda-Rechazo de Banda, 442-450 MHz, 4 Cavidades (4" Dia.) 5 MHz, 350 Watt, N Hem.
Precio de lista $41,717.01 MXN
Precio Buen Fin
$33,373.61MXN
Ahorras $8,343.40 MXN · Descuento ya aplicado
IVA incluido · precio de referencia, sujeto a existencia
Sin existencia
Precio sujeto a cambio sin previo aviso. Última actualización: 11 de noviembre de 2026, 01:00 h · Tipo de cambio $18.77 MXN/USD.
Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.
Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEIBanregioTransferencia
Ficha técnica
| No. de parte | 28-66-02A |
|---|---|
| SKU Mercax | 3886 |
| Marca | BIRD TECHNOLOGIES |
| Categoría | Radiocomunicación › Filtros y Sistemas en RF › Duplexers |
| Peso | 6.5 kg |
| Clave de producto SAT | 32121800 |
Los datos técnicos completos están en la descripción.
Descripción
Características Principales
- Diseño Vari-notch (pseudo-bandpass) para óptimo rendimiento en UHF
- Permite compartir antena entre TX y RX con aislamiento efectivo
- Construcción robusta con cavidades de alta calidad
- Circuito modificable mediante ensamblajes de conversión
- Opciones de montaje en rack 19' estándar
Especificaciones Eléctricas
- Rango de Frecuencia: 442-450 MHz
- Tipo de Circuito: Vari-notch (pseudo-bandpass)
- Potencia: 350 Watt
- Separación Mínima Tx-Rx: 5 MHz
- Pérdida por Inserción: 0.6 dB
- Aislamiento: 100 dB
- VSWR: 1.3:1 máximo
- Impedancia: 50 Ohms
Especificaciones Mecánicas
- Número de Cavidades: 4
- Tamaño de Cavidad: 4' (102 mm) de diámetro
- Tipo de Montaje: Rack 19' estándar
- Dimensiones: 5.25' (133.4 mm) de altura x 19' de ancho x +3'/-9' de profundidad
- Peso: 14 lbs (6.4 kg)
- Conectores: N hembra
- Rango de Temperatura: -40°C a +80°C
Construcción
- Cavidades de 4' (102 mm) de diámetro
- Construcción soldada
- Bucles plateados
- Placas de bucle y conectores con baño de albaloy
- Tornillo de ajuste sin contacto directo con alta conductividad
- Conductor externo de aluminio endurecido
Aplicaciones
- Sistemas de comunicación UHF
- Sistemas compactos que requieren aislamiento entre canales
- Instalaciones donde se requiere compartir antena entre TX y RX
- Entornos con espacio limitado
Ventajas del Diseño
- Combinación de ventajas de filtros notch y bandpass
- Baja pérdida y aislamiento amplio
- Selectividad en frecuencia
- Diseño modular para fácil adaptación a requerimientos futuros
- Dependabilidad a largo plazo
Notas Adicionales
- Diseñado para aplicaciones en espacios reducidos con óptimo costo-beneficio
- Modelo 28-66-02A: configuración específica para 442-450 MHz
- Opción de montaje en rack 19' reverso (reverse flush) disponible
- Disponible en versión 'U' (sin ajustar) para programa de envío rápido
Compatibilidad
- Compatible con estándares industriales de comunicaciones
- Diseñado para cumplir con requerimientos de sistemas UHF
- Adecuado para entornos industriales y comerciales
