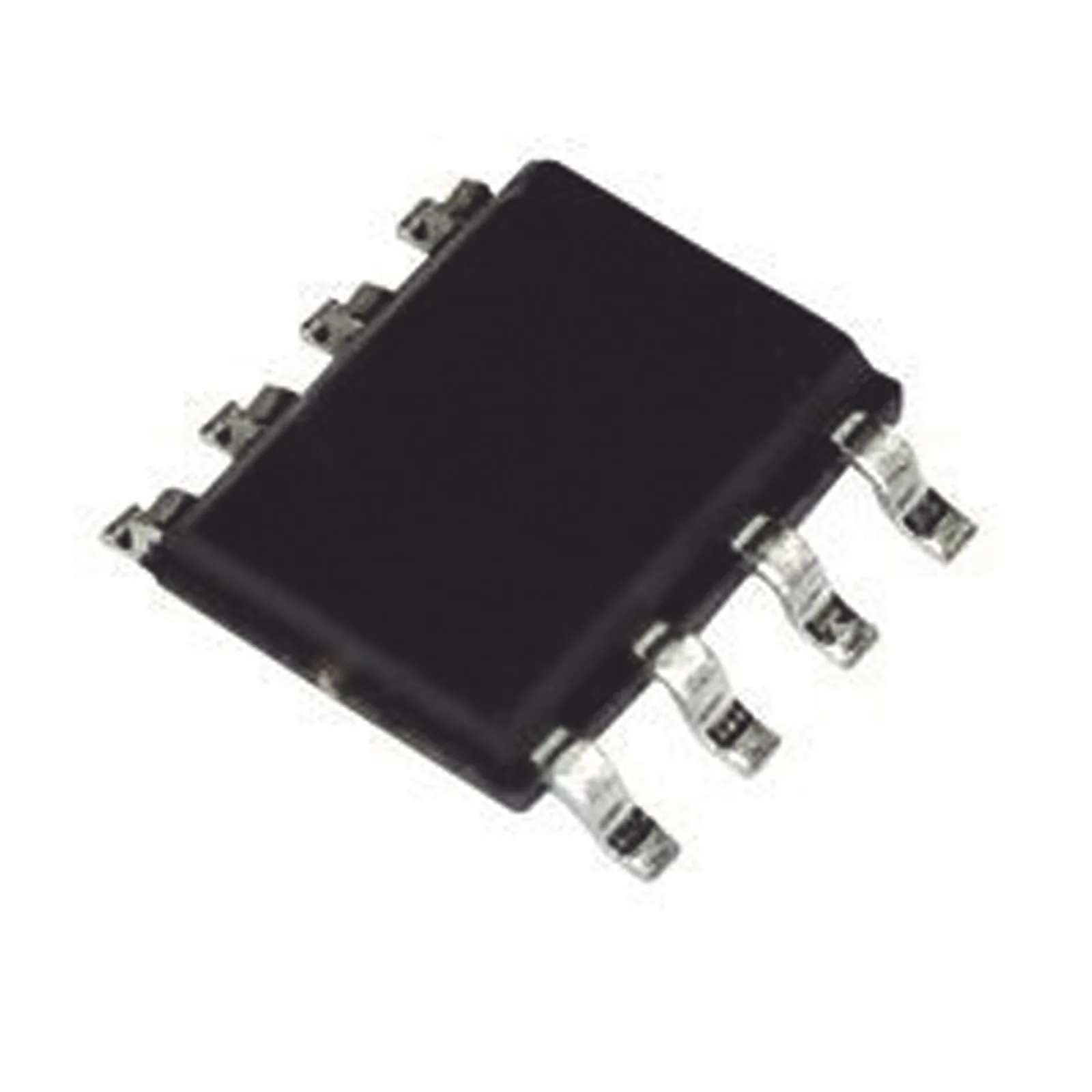

Circuito Integrado BQ2000SN-B5 Cargador MGMT SOIC-8 para Analizador III.
El sistema reporta pocas piezas. Antes de comprar, confirmamos físicamente la existencia con nuestro almacén.
Ficha técnica
| No. de parte | 296-9314-5-ND |
|---|---|
| SKU Mercax | 3943 |
| Marca | SYSCOM |
| Categoría | Radiocomunicación › Refacciones › Misceláneo |
| Clave de producto SAT | 32101600 |
Los datos técnicos completos están en la descripción.
Descripción
Características Principales
- Soporte para carga rápida de baterías
- Diseñado para análisis de baterías tipo III
- Encapsulado SOIC-8 compacto y eficiente
- Gestión inteligente de carga y disipación de calor
- Voltaje de operación entre 2.5 V y 5.5 V
Especificaciones Técnicas
- Tipo de dispositivo: Circuito integrado de gestión de carga
- Químicas soportadas: NiCd, NiMH, Li-Ion
- Modos de carga: Carga rápida, carga de mantenimiento, carga de recuperación
- Terminación de carga: Detección de voltaje pico (PVD) para NiCd/NiMH, corriente mínima para Li-Ion, máxima temperatura y tiempo máximo de carga
- Encapsulado: SOIC-8
- Voltaje VCC: 4V a 6V
- Temperatura operación: -20°C a 70°C
- Temperatura almacenamiento: -40°C a 125°C
- Corriente de suministro: 0.5-1 mA
- Corriente de reposo: 5 µA
- Impedancia entrada BAT: 10 MΩ
- Modo de carga rápida
- Modo de carga de mantenimiento
- Modo de recuperación
- Modo de espera
Descripción del Funcionamiento
El bq2000 es un circuito integrado monolítico programable para gestión de carga rápida de baterías de níquel cadmio (NiCd), níquel metal-hidruro (NiMH) o litio-ion (Li-Ion) en aplicaciones de una o múltiples químicas.
El dispositivo selecciona la química de la batería adecuada (ya sea níquel o litio) y procede con los algoritmos óptimos de carga y terminación. Esto elimina condiciones indeseables de carga insuficiente o sobrecarga.
Dependiendo de la química, el bq2000 proporciona varios criterios de terminación de carga: detección de voltaje pico (PVD) para NiCd y NiMH, corriente mínima para Li-Ion, máxima temperatura y tiempo máximo de carga.
Aplicaciones
- Cargadores multi-química
- Cargadores de níquel
- Cargadores de alta potencia y multi-celda
- Sistemas de análisis de baterías tipo III
- Equipos médicos y de laboratorio
- Instrumentos de medición y prueba
Protecciones y Seguridad
- Detección de baterías defectuosas o sobrecalentadas
- Detección de inserción y remoción de batería
- Inhibición de carga rápida hasta que los parámetros de temperatura y voltaje estén dentro de límites seguros
- Modo de espera para consumo mínimo de potencia
- Protección contra sobrecarga y descarga profunda
Detalles del Encapsulado SOIC-8
- SNS: Entrada de sensado de corriente
- VSS: Tierra del sistema
- LED: Salida de estado de carga
- BAT: Entrada de voltaje de batería
- TS: Entrada de sensado de temperatura
- RC: Entrada de programación del temporizador
- VCC: Voltaje de suministro
- MOD: Salida de control de modulación
