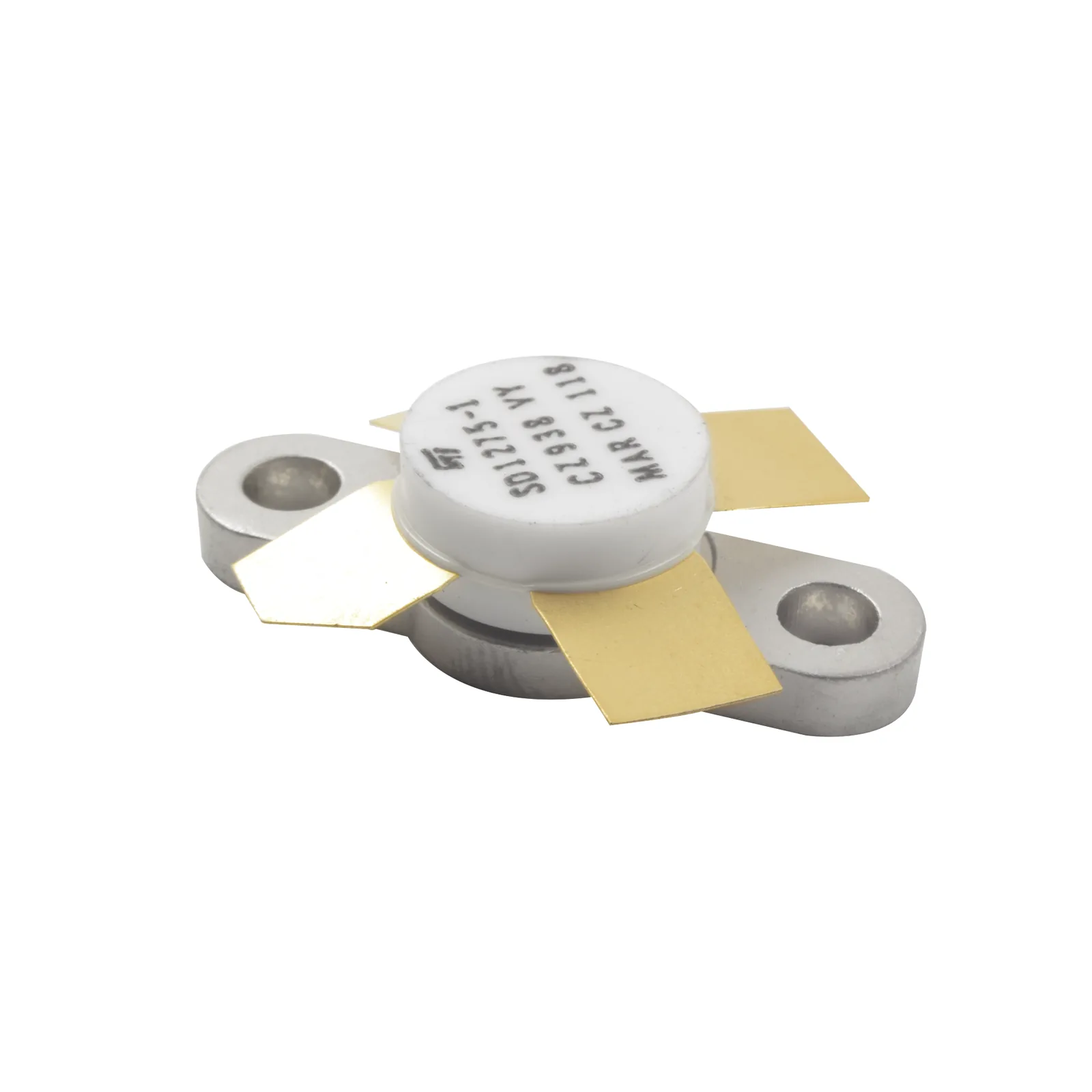

Transistor Bipolar NPN SD1275-01, 160 MHz, 13.6 Vcc, 40 Watt.

Name: Transistor Bipolar NPN SD1275-01, 160 MHz, 13.6 Vcc, 40 Watt.
Brand: TPL COMMUNICATIONS
SKU: 69899
Price: 2263.27 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	B2-223
SKU Mercax	69899
Marca	TPL COMMUNICATIONS
Categoría	Radiocomunicación › Refacciones › Misceláneo
Clave de producto SAT	32111607

Los datos técnicos completos están en la descripción.

Descripción

Características Principales

Transistor bipolar NPN de alta frecuencia 160 MHz
Potencia de salida de 40 Watt
Operación a 13.6 VCC estable
Diseño compacto y eficiente térmicamente
Rendimiento confiable en aplicaciones RF avanzadas

Especificaciones Básicas

Tipo: Transistor bipolar NPN
Frecuencia: 160 MHz
Tensión de alimentación: 13.6 VCC
Configuración: Emisor común
Aplicación: Comunicaciones VHF

Límites Máximos

VCBO: 36 V
VCEO: 16 V
VCES: 36 V
VEBO: 4.0 V
IC: 8.0 A
PDISS: 70 W
TJ: +200 °C
TSTG: -65 a +150 °C

Especificaciones Dinámicas

POUT: 40 W (f=160 MHz, PIN=5.0 W, VCE=13.6 V)
GP: 9 dB (f=160 MHz, PIN=5.0 W, VCE=13.6 V)
COB: 95 pF (f=1 MHz, VCB=15 V)

Especificaciones Estáticas

BVCES: 36 V (IC=15 mA, VBE=0 mA)
BVCEO: 16 V (IC=50 mA, IB=0 mA)
BVEBO: 4.0 V (IE=5 mA, IC=0 mA)
ICBO: 5 mA (VCB=15 V, IE=0 mA)
hFE: 20 (VCE=5 V, IC=250 mA)

Datos Térmicos

RTH(j-c): 1.2 °C/W

Datos de Impedancia

ZIN (Ω): 1.0 + j 0.4 (160 MHz)
ZCL (Ω): 2.3 + j 0.1 (160 MHz)

Nota: PIN = 3.0 W; VCE = 12.5 V

Conexiones

1: Colector
2: Emisor
3: Base
4: Emisor

Dimensiones Mecánicas (M113)

A: 5.59-5.84 mm (0.220-0.230')
B: 19.94 mm (0.785')
C: 18.29-18.54 mm (0.720-0.730')
D: 24.64-24.89 mm (0.970-0.980')
E: 9.78 mm (0.385')

Dimensiones Mecánicas (M113) Cont.

F: 0.10-0.15 mm (0.004-0.006')
G: 2.16-2.67 mm (0.085-0.105')
H: 4.06-4.57 mm (0.160-0.180')
I: 7.11 mm (0.280')
J: 6.10-6.48 mm (0.240-0.255')

Rendimiento Típico

Diseño con geometría de emisor amortiguado para soportar condiciones extremas de desadaptación de carga
Características eléctricas especificadas a 25°C
Paquete plástico encapsulado con epoxi
Frecuencia de operación: hasta 160 MHz
Tensión de colector-emisor: 16 V (máx.)

Aplicaciones

Sistemas de comunicación VHF
Amplificadores de potencia RF
Equipos de radio móvil
Transmisores de alta frecuencia
Sistemas de comunicación de alta confiabilidad

Información de Pedido

Código de pedido: SD1275-01
Marcaje: SD1275-1
Paquete: M113
Embalaje: Bandejas plásticas

Datos Adicionales

Revisión: 2
Fecha de revisión: Mayo 2004
Tipo de transistor: Silicio epitaxial
Clase de operación: Clase C
