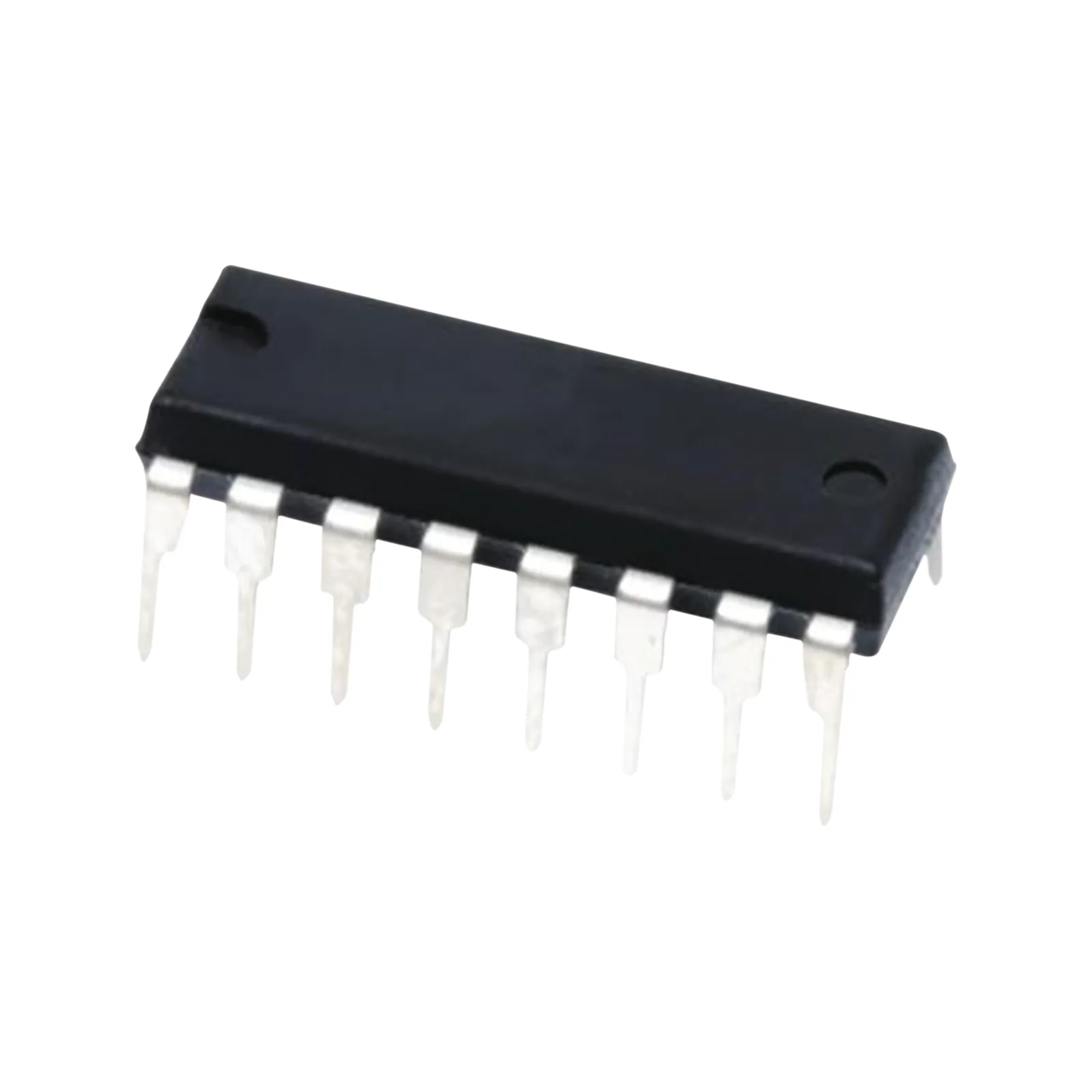

Circuito Integrado, Multiplexor Triple de Doble Canal Análogo.

$21.20MXN
IVA incluido · precio de referencia, sujeto a existencia
Existencia por confirmar

El sistema reporta pocas piezas. Antes de comprar, confirmamos físicamente la existencia con nuestro almacén.

Confirmar existencia por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 12 de agosto de 2026, 12:00 h · Tipo de cambio $17.13 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parte595-CD4053BE
SKU Mercax73878
MarcaSYSCOM
CategoríaRadiocomunicación › Refacciones › Misceláneo
Clave de producto SAT32101600

Los datos técnicos completos están en la descripción.

Descripción

Características Principales

  • Multiplexor triple con doble canal analógico
  • Circuito integrado para aplicaciones versátiles
  • Simplicidad en conmutación digital-analógica
  • Compatibilidad con señales de bajo voltaje
  • Optimizado para diseño compacto y eficiente

Especificaciones Generales

  • Tipo: Multiplexor/Demultiplexor analógico
  • Número de canales: Triple con doble canal
  • Configuración: CMOS
  • Temperatura de operación: -55°C a 125°C
  • Tecnología: CMOS con conversión de nivel lógico

Características Eléctricas

  • Resistencia ON: 125Ω (típica) a 15V P-P
  • Fuga OFF: ±100pA (típica) a 18V
  • Corriente de fuga ON: ±300nA (máx.)
  • Corriente de drenaje: 470-1300µA (dependiendo de temperatura)
  • Capacitancia de entrada: 5-7.5pF
Rango de Voltaje
  • Digital: 3V a 20V
  • Analógico: ≤20V P-P
  • Alimentación: 3V a 20V
Características de Conmutación
  • Retardo de propagación: 70-720ns
  • Conmutación: Break-before-make
  • Característica de crosstalk: 2.5-10MHz
Paquetes Disponibles
  • CDIP (16 pines): 19.50mm×6.92mm
  • PDIP (16 pines): 19.30mm×6.35mm
  • SOIC (16 pines): 9.90mm×3.91mm
  • SOP (16 pines): 10.30mm×5.30mm
  • TSSOP (16 pines): 5.00mm×4.40mm

Aplicaciones Típicas

  • Conversión A/D y D/A
  • Gating de señales
  • Automatización industrial
  • Electrodomésticos
  • Audio profesional
  • Sensores analógicos
  • Circuitos lógicos programables

Condiciones de Operación

  • Voltaje de alimentación: 3V a 20V
  • Temperatura: -55°C a 125°C
  • Corriente de entrada: Máximo 10mA por entrada
  • Disipación de potencia: 0.2µW (típica) a 10V
  • Corriente de entrada: 0.1µA (máximo a 25°C)

Conexiones de los Pines

  • 1: BY IN/OUT
  • 2: BX IN/OUT
  • 3: CY IN/OUT
  • 4: CX o CY OUT/IN
  • 5: CX IN/OUT
  • 6: INH (Inhabilitar canales)
  • 7: VEE (Alimentación negativa)
  • 8: VSS (Tierra)
  • 9: C (Selección de canal)
  • 10: B (Selección de canal)
  • 11: A (Selección de canal)
  • 12: AX IN/OUT
  • 13: AY IN/OUT
  • 14: AX o AY OUT/IN
  • 15: BX o BY OUT/IN
  • 16: VDD (Alimentación positiva)

Características de Rendimiento

  • Frecuencia de corte: 20MHz (CD4051), 25MHz (CD4052), 30MHz (CD4053)
  • Distorsión armónica total: 0.12% (máximo)
  • Feedthrough: 1MHz a 12MHz
  • Capacitancia: 9pF (CD4053), 18pF (CD4052), 30pF (CD4051)
  • Resistencia ON: 125Ω a 15V (CD4053)
  • Crosstalk: 2.5MHz a 10MHz

Protección y Seguridad

  • Protección ESD: HBM +2500V, CDM +1500V
  • Temperatura de almacenamiento: -65°C a 150°C
  • Temperatura de unión: 150°C (máximo para paquetes plásticos)
  • Disipación de potencia: 0.2µW (típica a 10V)

Características Adicionales

  • Decodificación binaria en chip
  • Rango paramétrico a 5V, 10V y 15V
  • Pruebas completas a 20V
  • Baja corriente de entrada (1µA máximo)
  • Conmutación break-before-make
