ROHN

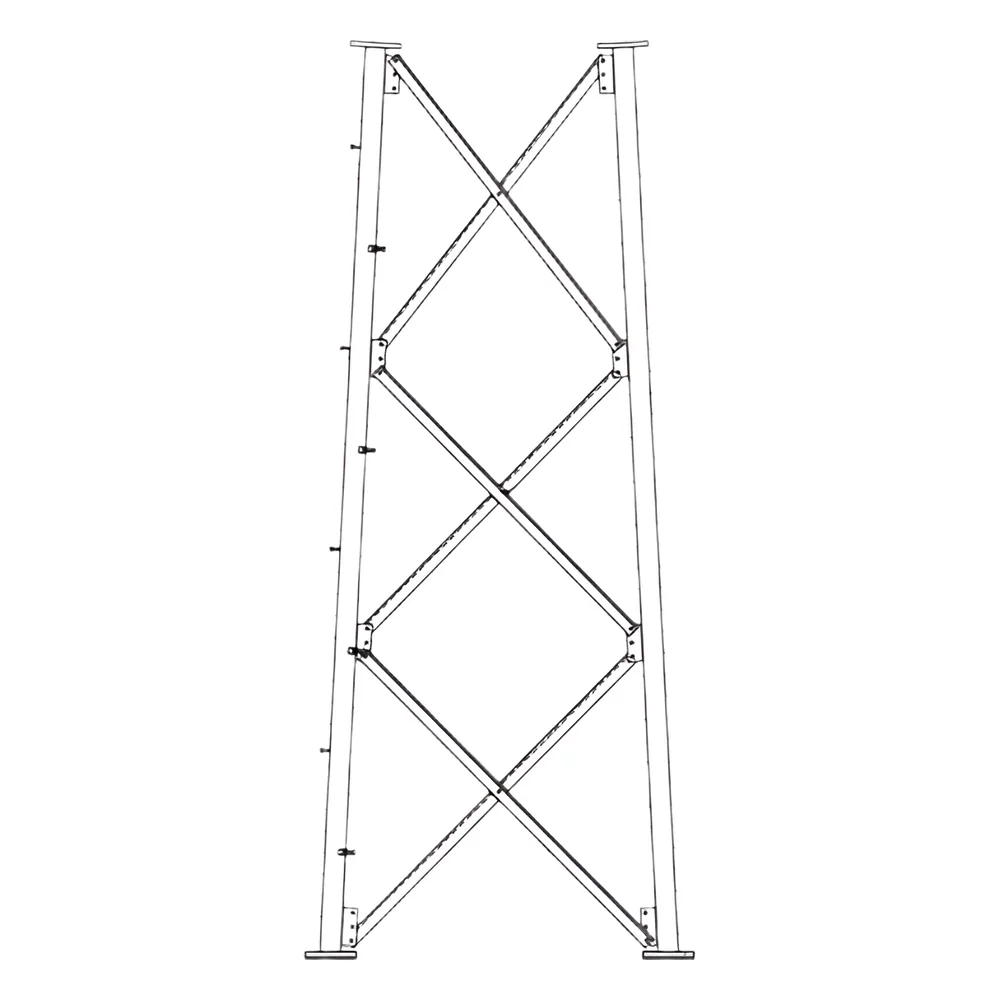

Sección 9 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 9NH)

$108,054.30MXN
IVA incluido · precio de referencia, sujeto a existencia
Sin existencia
Preguntar disponibilidad por WhatsApp
Precio sujeto a cambio sin previo aviso. Última actualización: 26 de septiembre de 2026, 23:18 h · Tipo de cambio $17.75 MXN/USD.
Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.
Flete por cotizar por piezaPesa 401 kg y el envío gratis llega hasta 35 kg por pieza. Te cotizamos el flete antes de cobrarte.
Factura disponibleSolicítala con tu compra.
SPEITransferencia

Ficha técnica

No. de parteSSV9NH
SKU Mercax76001
MarcaROHN
CategoríaRadiocomunicación › Torres y Mástiles › Accesorios para Torres Autosoportadas
Peso401 kg
Clave de producto SAT43222903

Los datos técnicos completos están en la descripción.

Descripción

Sección 9 Intermedia para Torre Autosoportada línea SSV

Código de Fábrica: 9NH

Línea: SSV Heavy Duty

Características Técnicas

  • Diseño Heavy Duty para mayor resistencia
  • Compatibilidad con sistema SSV
  • Construcción en acero galvanizado
  • Configuración de sección intermedia
  • Cumple con estándares ANSI/TIA-222-G

Especificaciones Dimensionales

  • Altura por sección: 20'
  • Extremo superior: 8' - 6 3/4'
  • Extremo inferior: 10' - 6 3/4'
  • Tipo de construcción: Field Bolted
  • Diámetro tubo: 2 3/8' O.D.

Aplicaciones

  • Infraestructura de telecomunicaciones PCS
  • Sistemas de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Estructuras industriales

Estándares y Normas

  • ANSI/TIA-222-G
  • Structure Class II
  • Categoría Topográfica 1
  • Espesor de hielo: 3/4'
  • Coeficiente sísmico S < 1.0

Notas de Diseño

  • Diseños estándar asumen áreas proyectadas simétricas
  • Configuración con un cable 7/8' hasta la cima y dos cables 7/8' a 30' bajo la cima
  • Incluye pernos de escalada y extremo cónico
  • Kit de puesta a tierra debe pedirse por separado

Detalles Constructivos

  • Construcción Heavy Duty con patas y refuerzos reforzados
  • Diseño optimizado para cargas de viento y hielo
  • Tubos galvanizados en interior y exterior
  • Conexiones con bridas en extremos

Compatibilidad con Modelos SSV

Modelo Altura Sección Base Sección Top
SS040R90 40' 2W 3WN
SS050R90 50' 1WB 3WN
SS060R90 60' 2W 4N
SS070R90 70' 1WB 4N
SS080R90 80' 2W 5N

Requisitos de Seguridad

  • Requiere dispositivo de seguridad para escalada en estructuras > 10'
  • Incluye pernos de escalada en todas las torres
  • Requiere kit de puesta a tierra (se ordena por separado)
