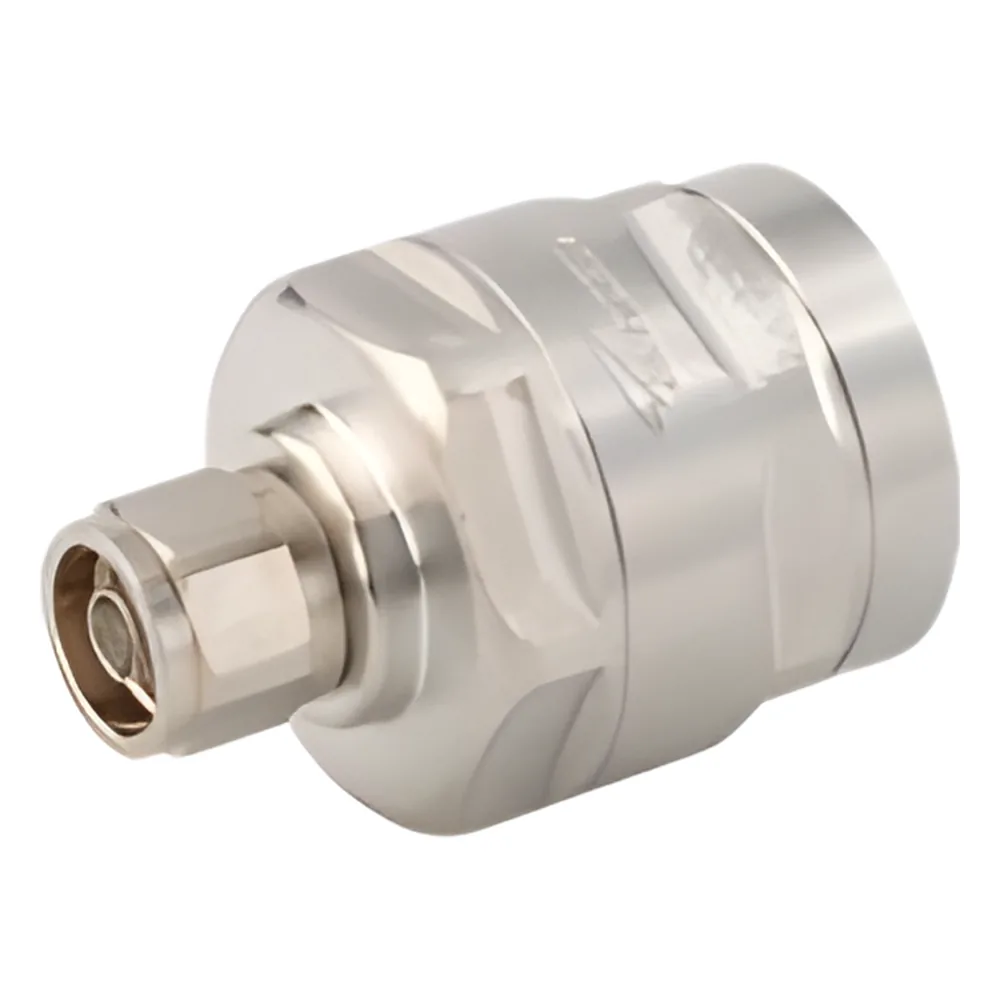

Conector N Macho para cable AVA6-50

Name: Conector N Macho para cable AVA6-50
Brand: ANDREW / COMMSCOPE
SKU: 77668
Price: 1062.68 MXN
Availability: OutOfStock

Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.

Envío terrestre gratis desde $1,000 MXNHasta 35 kg por pieza; pedidos menores: $200 MXN. Estafeta o Paquetexpress, a tu elección según cobertura. Consulta tiempos y opciones.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEIBanregioTransferencia

Ficha técnica

No. de parte	114-EZNM
SKU Mercax	77668
Marca	ANDREW / COMMSCOPE
Categoría	Radiocomunicación › Conectores y Adaptadores › Heliax
Peso	0.33 kg
Clave de producto SAT	39121433

Los datos técnicos completos están en la descripción.

Descripción

El conector N Macho EZfit® 114EZNM de ANDREW es un conector de alta performance diseñado específicamente para cables coaxiales 1-1/4 in FXL1480 y AVA6-50. Fabricado con tecnología EZfit® que facilita la instalación, ofrece excelentes características eléctricas y mecánicas para aplicaciones de telecomunicaciones inalámbricas y sistemas de radiación. Con certificaciones internacionales y construcción robusta, garantiza confiabilidad en entornos exigentes.

Características Principales

Tecnología EZfit® para instalación rápida y segura
Interfaz N Macho con impedancia de 50 ohmios
Rango de frecuencia operativa: 0-4000 MHz
Potencia pico máxima: 10 kW
Potencia promedio: 0.6 kW @ 900 MHz
Plata en contacto interno y trimetal en contacto externo
Protección IP68 para inmersión hasta 1 metro
Temperatura operativa: -40°C a +85°C
Baja pérdida por inserción: coeficiente típico 0.05
Excelente VSWR: 1.025 @ 50-1000 MHz

Detalles Técnicos

Especificaciones

Impedancia: 50 ohm (cable y conector)
Frecuencia operativa: 0-4000 MHz
VSWR: 1.025 (50-1000 MHz), 1.065 (2700-3300 MHz)
Pérdida de retorno: 38.17 dB (50-1000 MHz)
Potencia pico máxima: 10 kW
Potencia promedio: 0.6 kW @ 900 MHz
Voltaje RF máximo: 707 Vrms
Voltaje DC prueba: 2000 V
Resistencia contacto interno: máximo 2 mOhm
Resistencia contacto externo: máximo 0.3 mOhm
Resistencia aislamiento: mínimo 5000 MOhm
IMD 3er orden: -116 dBm @ 1800 MHz
Efectividad blindaje: -130 dB

Interfaces y Conectividad

Interfaz: N Male
Compatibilidad: Cable 1-1/4 in FXL1480 y AVA6-50
Método sujeción contacto interno: Captivado
Método sujeción contacto externo: Abrazadera
Ángulo montaje: Recto
Acabado contacto interno: Plata
Acabado contacto externo: Trimetal
Pressurizable: No
Durabilidad interfaz: 500 ciclos
Durabilidad acoplamiento: 25 ciclos

Aplicaciones y Casos de Uso

Telecomunicaciones

Sistemas celulares, estaciones base, redes 4G/5G, enlaces microondas

Broadcasting

Transmisión de radio y TV, sistemas de antena, equipos de transmisión

Infraestructura Crítica

Sistemas de seguridad, comunicaciones militares, aplicaciones industriales
