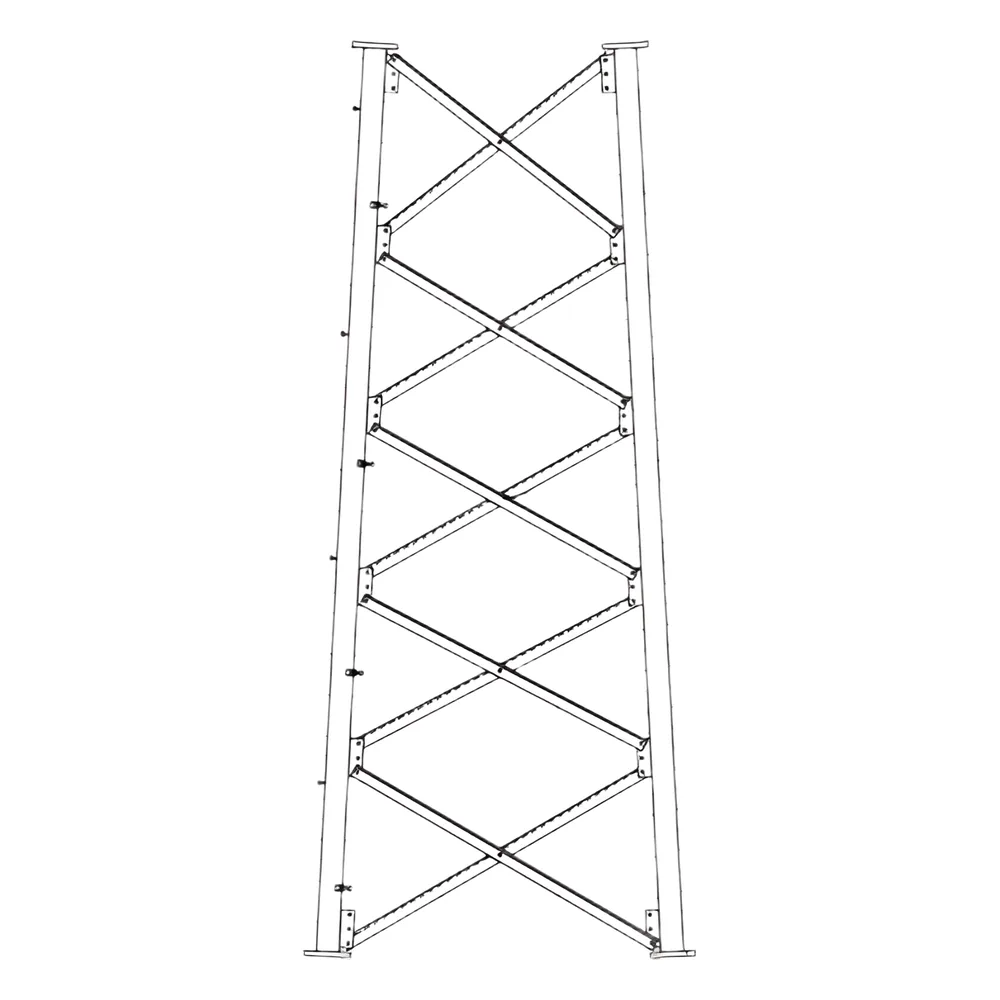

Sección 7 Base para Torre Autosoportada línea SSV (Código de Fábrica: 7N165)
Precio de lista $114,155.36 MXN
Precio Buen Fin
$91,324.29MXN
Ahorras $22,831.07 MXN · Descuento ya aplicado
IVA incluido · precio de referencia, sujeto a existencia
Sin existencia
Precio sujeto a cambio sin previo aviso. Última actualización: 11 de noviembre de 2026, 01:00 h · Tipo de cambio $18.77 MXN/USD.
Pago por transferenciaA Banregio, a nombre de Mercax.com. Ver cuenta autorizada.
Flete por cotizar por piezaPesa 260 kg y el envío gratis llega hasta 35 kg por pieza. Te cotizamos el flete antes de cobrarte.
Factura disponibleSolicítala con tu compra.
DevolucionesConsulta la política.
SPEIBanregioTransferencia
Ficha técnica
| No. de parte | SSV7N165 |
|---|---|
| SKU Mercax | 84388 |
| Marca | ROHN |
| Categoría | Radiocomunicación › Torres y Mástiles › Torres Autosoportadas |
| Peso | 260 kg |
| Clave de producto SAT | 43222903 |
Los datos técnicos completos están en la descripción.
Descripción
Características Técnicas
- Tipo: Base para Torre Autosoportada
- Línea: SSV
- Código de Fábrica: 7N165
- Compatibilidad: Torre SSV7N165
- Material: Acero de alta resistencia
- Acabado: Galvanizado en caliente
Especificaciones de Diseño
- Diseño: Autosoportado con bridas en los extremos
- Construcción: Soldada y atornillada
- Estándar: ANSI/TIA-222-G, Structure Class II
- Velocidad Viento: Hasta 110 mph
- Carga Hielo: 3/4' de espesor
- Coeficiente Sísmico: S < 1.0
Aplicaciones
- Estructuras para telecomunicaciones PCS
- Redes de banda ancha
- Sistemas de seguridad
- Iluminación deportiva
- Otras aplicaciones industriales
Dimensiones
- Altura Sección: 20'
- Diámetro Tubo: 2 3/8' O.D.
- Extensión Superior: 4' - 6 1/4'
- Extensión Inferior: 6' - 6 3/4'
Componentes
- Tornillería de montaje
- Barras de puesta a tierra (deben pedirse por separado)
- Dibujo de ensamblaje
- Detalles de fundación estándar
Requisitos de Seguridad
- Requiere dispositivo de seguridad para escalada (sobre 10')
- Cumple con estándares ANSI/TIA-222-G
- Diseño para carga simétrica
Fundación Recomendada
- Tipo: Circular o cuadrada
- Diámetro: 8' - 0'
- Ancho: 4' - 6'
- Profundidad: 2' - 0'
- Volumen: 6.3 - 6.9 yd³
Capacidad de Carga
- Proyectada: 10-17 sq. ft (TOP)
- 30' Abajo: 3-10 sq. ft
- Velocidad Viento: Hasta 110 mph
Configuración
- Sección: 7N165
- Conexión: Bridas con tornillos
- Altura Total: Hasta 120'
- Secciones: 6N62 + 7N165
Notas de Diseño
- Diseñado según ANSI/TIA-222-G
- Carga de viento de 3/4' de hielo
- Incluye pernos de escalada y tope cónico
- Barras de puesta a tierra deben pedirse por separado
- Dibujos de ensamblaje incluidos
- Diseños personalizados disponibles bajo solicitud
Compatibilidad
- Con torres SSV estándar
- Con torres SSV Heavy Duty
- Con secciones 6N62 y 7N165
- Con estándares de montaje ROHN
