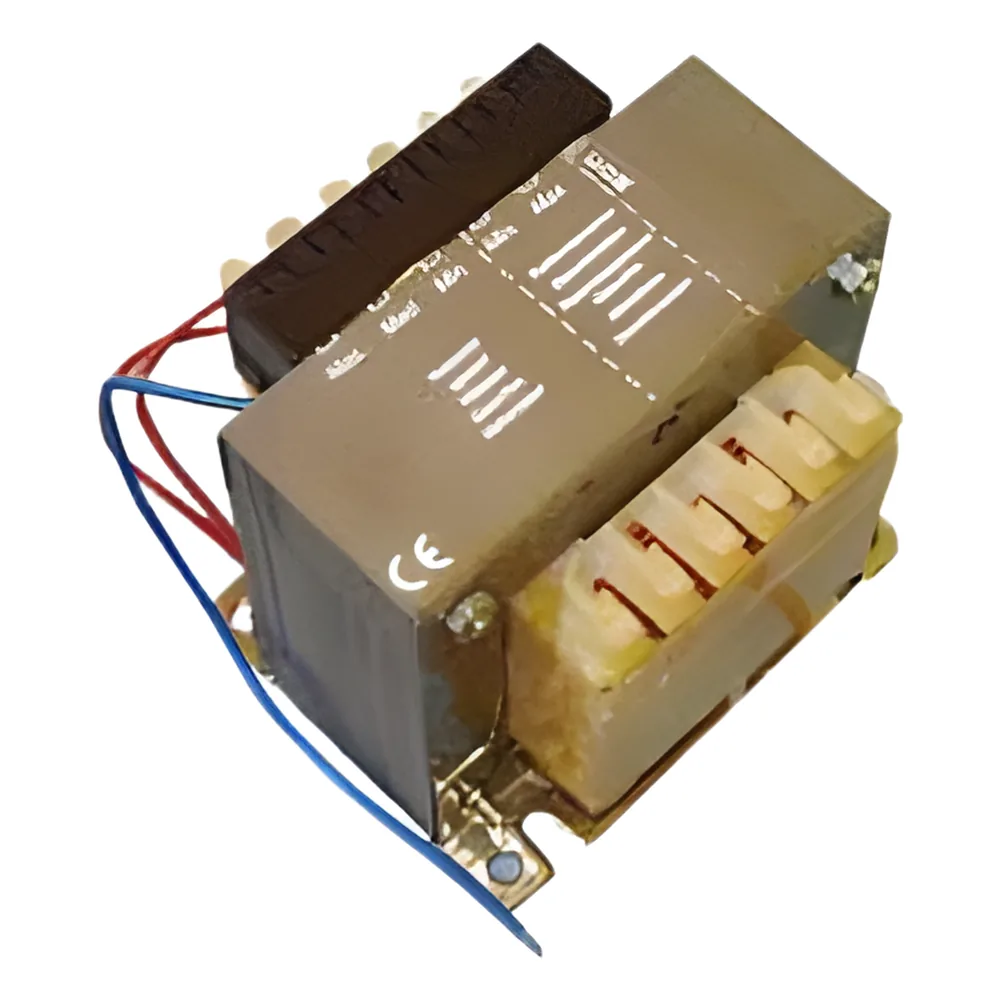

Refaccion CAME / KXBGG4LED / G4010 / Transformador para ZL37 / Entrada de voltaje 230 VCA

Name: Refaccion CAME / KXBGG4LED / G4010 / Transformador para ZL37 / Entrada de voltaje 230 VCA
Brand: CAME
SKU: 87917
Price: 3634.71 MXN
Availability: OutOfStock

$3,634.71MXN

IVA incluido · precio de referencia, sujeto a existencia

Sin existencia

Preguntar disponibilidad por WhatsApp

Precio sujeto a cambio sin previo aviso. Última actualización: 27 de septiembre de 2026, 00:22 h · Tipo de cambio $17.75 MXN/USD.

Pago seguroTransferencia SPEI a cuenta Banregio a nombre de Mercax.com SA de CV.

Envío gratisA todo México en pedidos desde $1,000, entrega en 24–72 h hábiles.

Factura disponibleSolicítala con tu compra.

DevolucionesConsulta la política.

SPEITransferencia

Ficha técnica

No. de parte	119-RIR111
SKU Mercax	87917
Marca	CAME
Categoría	Control de Acceso › Acceso vehicular › Refacciones
Clave de producto SAT	46171619

Los datos técnicos completos están en la descripción.

Descripción

Características técnicas

Tipo: Transformador
Voltaje de entrada: 230 VCA
Voltaje de salida: 24 VCC
Aplicación: Automatización de puertas y portones
Modelo: ZL37F

Conexiones eléctricas

L1-L2: Alimentación a 230V a.c.
M-N: Motor 24V d.c.
10-E: Salida 24V
F-FA: Microinterrutor de ralentización en apertura
F-FC: Microinterrutor de ralentización en cierre
1-2: Pulsador de paro (N.C.)
2-3: Pulsador de apertura (N.O.)

Selección de funciones

DIP 1 ON: Cierre automático activado
DIP 2 ON: Funcionamiento solo apertura con pulsador o mando a distancia
DIP 3 ON: Salida 10-E intermitente en movimiento y cierre
DIP 4 ON: Función 'uomo presente' activada
DIP 5 ON: Prelampeggio 5 segundos en apertura y cierre

Ajustes

Trimmer ACT: Tiempo de cierre automático (1'-120')
Trimmer SENS: Sensibilidad del dispositivo amperométrico
Ajuste velocidad: Faston A (cable negro)
Ajuste ralentización: Faston B (cable rojo)

Conexión de antena

Paso 1: Conectar antena a terminales específicos
Paso 2: Insertar tarjeta AF con alimentación desactivada
Paso 3: Memorizar código presionando 'PROG' y botón de transmisor

Conexión al transformador

Colores: Blanco=común, Rojo=ralentamiento, Negro=velocidad

Conexión de accesorios

10-11: Alimentación de accesorios (máx. 40W)
10-5: Lámpara piloto 24V-3W máx. 'sbarra aperta'

Seguridad

DIP 6 ON: Detección de obstáculo activada
DIP 8 OFF: Función de cierre inmediato activada (requiere dispositivo de seguridad 2-C5)
DIP 9 OFF: Pulsador 'stop' activado (requiere dispositivo de seguridad 1-2)
