Sistema de Montaje Solar BASEL / Flat Roof Single Row / 8 Módulos / 140 km/h Viento / Riel N-S 2.14 m / Inclinación 15°
El sistema reporta pocas piezas. Antes de comprar, confirmamos físicamente la existencia con nuestro almacén.
Ficha técnica
| No. de parte | KITBASEL1X8 |
|---|---|
| SKU Mercax | 256935 |
| Marca | BASEL |
| Categoría | Energía y Climatización › Energía Solar › Montajes para Módulos |
| Kit de productos | Sí, incluye varias piezas |
| Peso | 3.74 kg |
| Clave de producto SAT | 60104701 |
Los datos técnicos completos están en la descripción.
Descripción
KIT BASEL 1X8

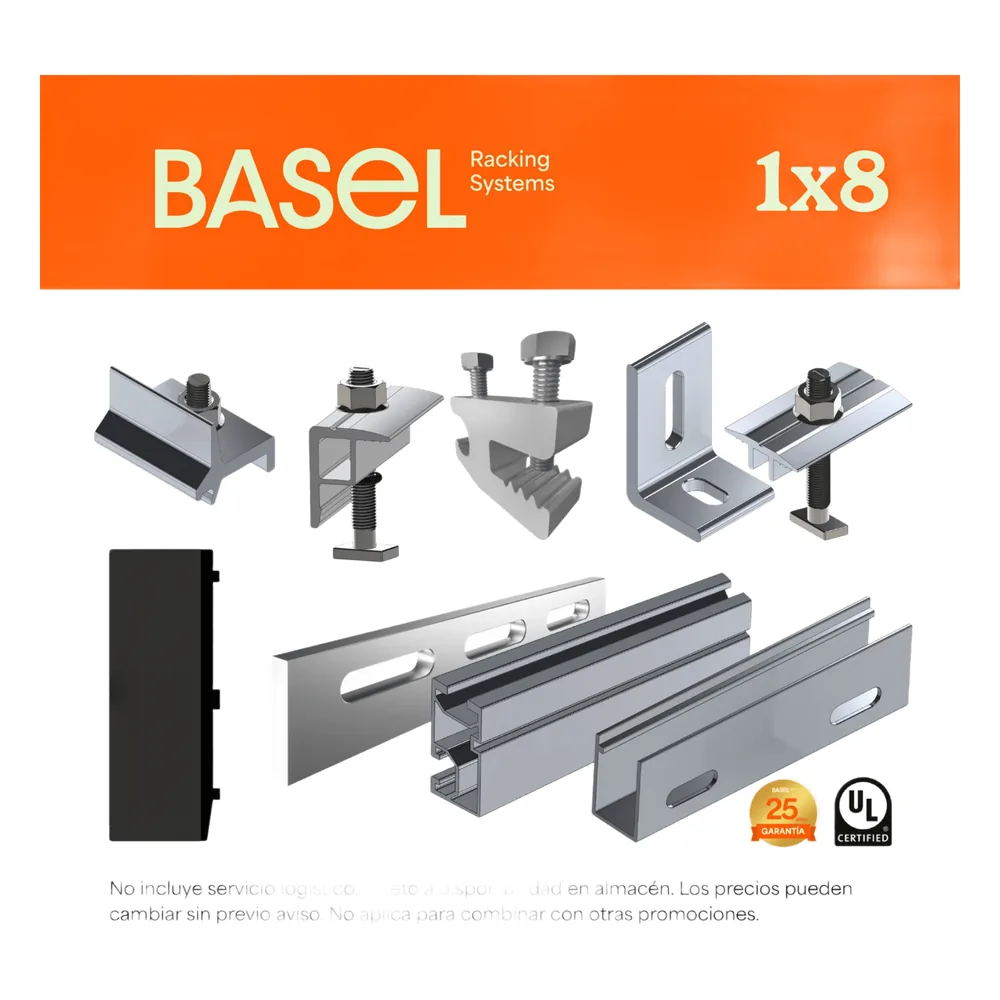

El sistema de montaje solar BASEL para techo plano (Flat Roof Single Row) está diseñado para instalaciones fotovoltaicas de hasta 8 módulos con una configuración de 1 arreglo de 1x8 módulos. Este sistema está calculado para resistir velocidades de viento de hasta 140 km/h, garantizando estabilidad y seguridad en la estructura. Incluye componentes clave como rieles N-S de 2.14 m, soportes N3 BASEL, pies L FOOT BASEL, conectores N CONNECTOR BASEL, abrazaderas finales END CLAMP BASEL, abrazaderas intermedias MIDDLE CLAMP PRO, clips superiores TOP CLIP BASEL, tapas finales END CAP BASEL, rieles N RAIL 4.72 y un kit de puesta a tierra SGB-4,4-14 SOL-STR. La inclinación del sistema es de 15 grados, con una altura aproximada desde la superficie de 0.71 m y un área total estimada de 26 m². Este despiece está optimizado para vientos de 140 km/h; para zonas con vientos superiores, se recomienda utilizar la calculadora BASEL o contactar al asesor correspondiente.
Características Generales
- Tipo de techo: Plano (Flat Roof)
- Configuración: 1 arreglo de 1x8 módulos
- Número de módulos: 8
- Velocidad de viento: 140 km/h
- Área total estimada: 26 m²
- Inclinación: 15°
- Altura aproximada desde la superficie: 0.71 m
- Largo del módulo: 2.38 m
- Largo del riel N-S: 2.14 m
- Distancia máxima entre apoyos E-O: 1.71 m
- Distancia aproximada entre apoyos N-S: 2.15 m
- Voladizo considerado: 30 cm de cada extremo
- N3 BASEL: 6 unidades
- L FOOT BASEL: 12 unidades
- N CONNECTOR BASEL: 2 unidades
- END CLAMP BASEL: 4 unidades
- MIDDLE CLAMP PRO: 14 unidades
- TOP CLIP BASEL: 12 unidades
- END CAP BASEL: 4 unidades
- N RAIL 4.72: 8 unidades
- SGB-4,4-14 SOL-STR: 1 unidad
- Riel Este-Oeste (2xArreglo): 9.29 m
- Span Real: 1.74 m
- 6 x N3 BASEL
- 12 x L FOOT BASEL
- 2 x N CONNECTOR BASEL
- 4 x END CLAMP BASEL
- 14 x MIDDLE CLAMP PRO
- 12 x TOP CLIP BASEL
- 4 x END CAP BASEL
- 8 x N RAIL 4.72
- 1 x SGB-4,4-14 SOL-STR
